思科 Catalyst 9200 系列交换机

全面扩展基于意图的网络

思科 Catalyst 9200 系列交换机将基于意图的网络以及 Catalyst 9000 硬件和软件创新的强大优势扩展到更广泛的部署环境。Catalyst 9200 系列秉承 Catalyst 产品的一贯传统，提供比同类产品更出色的安全性、恢复能力和可编程性。

思科 Catalyst 9200 系列交换机

将基于意图的网络扩展到各种环境

思科® Catalyst® 9200 系列交换机将基于意图的网络以及 Catalyst 9000 硬件和软件创新的强大优势扩展到更广泛的部署环境。Catalyst 9200 系列交换机秉承 Catalyst 产品的一贯传统，不仅安全可靠，而且能够无间断工作并简化 IT，可提供不打折扣的易用性的体验。

无论您在基于意图的网络转型过程中处于哪个阶段，Catalyst 9200 系列交换机作为思科全数字化网络架构 (DNA) 的基本组成部分，都可以利用其他供应商无法提供的情报、自动化和专业知识，帮助您简化复杂性、优化 IT 并降低运营成本。

Catalyst 9200 系列交换机具备安全功能，可为硬件、软件和流经交换机的所有数据提供完整性保障。该系列交换机的恢复能力也同样出色，可确保您的企业无缝地正常运行。这些功能与思科 IOS XE 的开放式 API 以及 UADP ASIC 技术的可编程性相结合，确保 Catalyst 9200 系列交换机不仅能满足您当前所需，而且能面向未来的科技创新保护您的投资。

Catalyst 9200 系列交换机具有满功率 PoE+ 功能、冗余电源和风扇、最高 160 Gbps 堆叠带宽、模块化上行链路、第 3 层功能支持和冷修补能力，其出众的恢复能力和先进的架构在业界无与伦比，是具有成本效益的分支机构接入解决方案。

产品概述

主要产品特性

● 最多 48 个具有满功率增强型以太网供电 (PoE+) 功能的端口

● 通过现场可更换部件 (FRU) 及冗余电源、风扇和模块化上行链路实现强大的恢复能力

● 提供灵活的下行链路选项，包括数据、PoE +或 mGig

● 通过可选背板堆叠实现高效运行，支持最高 160 Gbps 的堆叠带宽

● 采用 UADP 2.0 Mini 和集成 CPU，可通过更合理的成本结构为客户提供更强大的扩展能力

● 通过 AES-128 MACsec 加密、基于策略的分段和可信赖系统技术提供更出色的安全性

● 支持第 3 层功能，包括 OSPF、EIGRP、RIP 和路由接入

● 利用 Full Flexible NetFlow 实现高级网络监控

● 思科软件定义接入 (SD-Access)：

◦ 通过从边缘到云端基于策略的自动化来简化运营和部署，并使用思科身份服务引擎 (ISE) 进行管理

◦ 通过 Cisco DNA Center 提供网络状态感知并缩短解决问题的时间

● 支持即插即用 (PnP)：一种简单、安全、统一的集成功能，有助于轻松部署新的分支机构或园区设备，或对现有网络进行更新

● 思科 IOS XE：基于通用许可的操作系统，用于企业级思科 Catalyst 9000 产品系列，支持模型驱动的可编程性和流传输遥感勘测

● ASIC 具有可编程渲染管线和微引擎功能，并且支持基于模板配置第 2 层和第 3 层转发、访问控制列表 (ACL) 和服务质量 (QoS) 条目的分配

特性和优势

平台详细信息

交换机型号和配置

思科 Catalyst 9200 系列包括模块化 (C9200) 交换机型号和非模块化 (C9200L) 交换机型号。

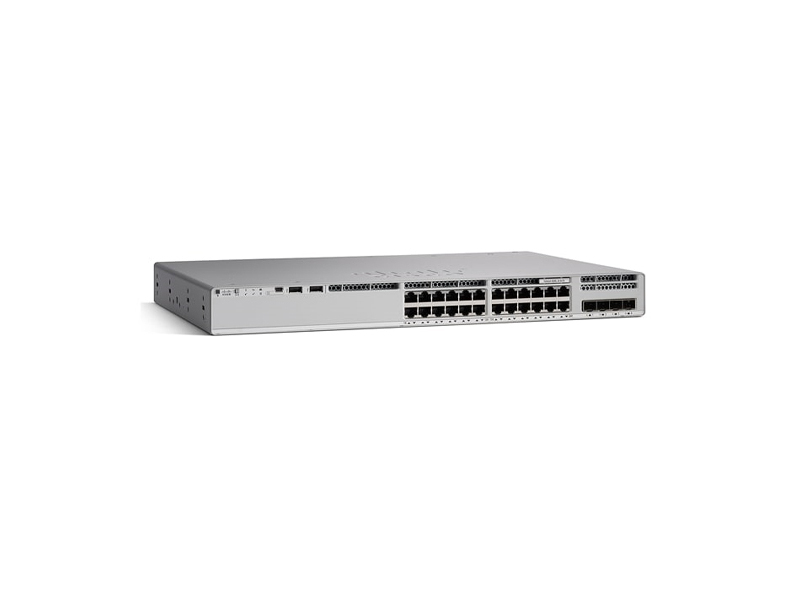

图 1.  思科 Catalyst 9200 系列交换机

表 1. 思科 Catalyst 9200 系列交换机配置

网络模块

思科 Catalyst 9200 系列交换机配备模块化或非模块化上行链路，如表 1 所示。模块化 SKU 的现场可更换网络模块支持从 1G 无中断迁移到 10G 及更高规格，因此可为您的基础设施投资提供投资保护。在购买交换机时，您可以选择表 2 中列出的网络模块。

表 2. 网络模块部件号和说明

平台恢复能力

电源

思科 Catalyst 9200 系列交换机支持双现场可更换电源（图 3）。每台交换机发货时配一个标配电源，第二个相同的电源可在初始订单中购买，也可以稍后添加。第二个电源可以提供冗余，或根据需要为 PoE+ 端口提供额外功率。

智能 PoE+

● IEEE 802.3at PoE+：思科 Catalyst 9200 系列交换机支持 IEEE 802.3at PoE+（每个端口功率最高 30W），以降低包含思科 IP 电话、思科 Aironet® 无线接入点或其他符合标准的 PoE+ 终端设备的总拥有成本。通过 PoE+，您无需为每个支持 PoE 的设备提供插墙式电源，也无需额外购置电缆和设计电路，而在传统 IP 电话和 WLAN 部署中，这些需求是无法避免的。思科 Catalyst 9200 系列交换机的 PoE+ 功率分配是动态进行的，功率映射最高可扩展至 1440W PoE+ 功率。

● 永久 PoE ：思科 Catalyst 9200 系列交换机支持永久 PoE，可在交换机重新加载期间维持 PoE+ 供电。这对医疗设备等重要终端以及 PoE 供电型照明系统等物联网 (IoT) 终端十分重要，可确保不会在交换机重新启动期间造成中断。

● 快速 PoE：当交换机恢复电源后，快速 PoE 无需等待操作系统完全加载即可开始为终端供电，因此可以加快终端启动的速度。

图 3.  思科 Catalyst 9200 系列交换机双冗余电源

表 3 列出了每个型号可用的 PoE+ 电源。

表 3. 主电源和电源 PoE+ 功率

* 受端口数和端口额定值限制（例如，24 个 PoE+ 30W 端口 = 720W ）

堆叠

图 4.  思科 Catalyst 9200 系列交换机堆叠设备

风扇

思科 Catalyst 9200 系列交换机还配备双风扇，并支持冗余配置。思科 Catalyst 9200 系列交换机以双风扇支持冗余配置。在 C9200 SKU 上，风扇设备可现场更换，而在非模块的 C9200L SKU 上，风扇设备是固定的。表 5 列出了风扇模块部件号。

表 6. 风扇模块

性能和可扩展性

表 7 列出了思科 Catalyst 9200 系列交换机的性能和可扩展性指标。表 8 列出了带宽规格。
